消防泡沫罐操作规范 ​

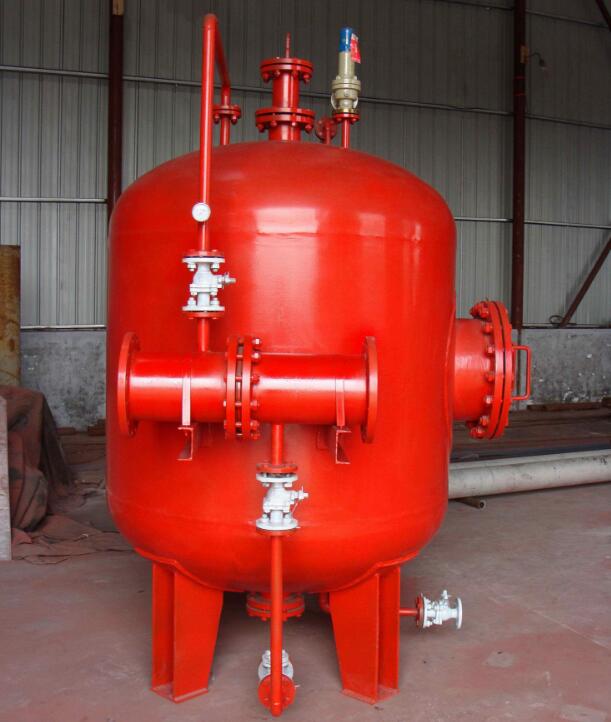

压力式泡沫比例混合装置，由消防泡沫罐、比例混合器、泡沫罐、进水阀、出液阀、排放阀、排气阀等组成。当消防水沿供水管道进入比例混合器时，大部分压力水经喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区。同时，一小部分压力水通过进水管进入泡沫罐壳壁和橡胶囊之间。囊内泡沫也在囊外压力水的挤压下，通过集液管，出液管及流量孔板进入混合区，使水和泡沫液按一定比例（3%或6%）进行自动混合，形成泡沫混合液,经扩散管后，输送给空气泡沫产生和喷水设备进行灭火。

一.使用

比例混合器至消防泵之间管道上平时充满稳压水时，比例混合器进口阀处于常闭位置。压力水通过比例混合器进口阀（常开）及进水阀（常开）进入罐壳和胶囊之间，打开胶囊，罐壳排气阀，放掉囊内及罐壳内的气体后关闭排气阀。此时，囊内泡沫液处于压缩状态。使用时，打开混合器出口阀，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立即开启出液阀，即可输出泡沫混合液。

1.比例混合器至消防泵之间管道上平时无压力水时，混合器出口阀可处于常开位置。使用时，压力水通过比例混合器进口阀及进水阀进入泡沫罐内；打开罐壳和胶囊排气阀，排净气体后立刻关闭，同时，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立刻打开出液阀，泡沫混合液即可输出。

2.使用结束时，分别关闭出液阀和进口阀，打开放水阀放水，待进水管上压力表指针回到零位时，打开罐壳和胶囊排气阀，将罐壳内的水放净，然后关闭排水阀，打开检漏法，若检漏阀口无泡沫液流出，说明胶囊完好，然后关闭检漏阀，否则，说明胶囊已损坏。

二、性能试验

1.将泡沫液充满泡沫罐。在泡沫液用量不足的情况下允许减少泡沫液的填充量，但不得少于500L。

2.按使用中1，2的操作方法进行试验。

三、重新填充泡沫液

在每次使用或性能试验后，应重新填充泡沫液，待下次使用。

其填充步骤：

关闭所有阀门，开启两个排气阀，打开进水阀往胶囊与储罐壁之间充入约容积50%的水，打开球阀，用一寸橡胶管自球阀插入至罐底，向罐内注入泡沫灭火剂，在充装过程中打开排水阀以泡沫充装相近的速度进行排水，充装完毕后关闭球阀及排水阀，打开进水阀，再次往胶囊与储罐壁之间缓慢充水至排气口有液体流出，关闭排气阀及进水阀，最后用清水冲刷掉散落在装置外部的灭火剂。

四、维护、保养

1.每月至少进行一次外观检查，各阀件及各连接处应无泄漏。

2.每年至少进行一次泡沫液液位检查和胶囊泄漏检查，液位应保持原有高度。否则应填充泡沫液。

五、注意事项

1.所选用的泡沫液的混合比应与本装置所著的混合比相同。

2.在填充泡沫液时，应使液面达到泡沫罐顶部的排气口高度（试验时除外），否则会延长泡沫混合液输出的时间，影响系统功能。

3.不得再超出工作压力和混合液流量的条件下工作，否则不能保证设定的混合比，降低空气泡沫的产生和喷射性能，影响灭火效果。

4.每次从加液口填充泡沫后，应把加液盖用螺栓禁锢在法兰上，以免工作时发生渗漏现象。

5.在罐壳有水压的情况下，不能打开液位记控制阀，以免泡沫液从液位计喷出。在罐壳内的水放尽的情况下，才能打开液位计，否则不能正确反映罐内的泡沫液的实际高度。

6.为了便于自动排气，可在手动排气阀后安装自动排气阀。此时手动排气阀必须处于常开位置。使用时，自动排气阀能自动排除罐壳、胶囊内的气体，排尽气体后能在液体的浮力的作用下自动关闭，无需进行手动开闭罐壳、胶囊排气阀的操作。使用中发现自动排气阀密封失效时，则应按无自动排气阀的操作方法进行操作。更换或修理自动排气阀时，先应关闭手动排气阀，更换后时手动排气阀处于常开位置。

7.使用注液泵时，需按注液泵使用说明书进行操作，使用后，应用清水把泵清洗干净，以防泡沫液的腐蚀。

六、填充泡沫剂

1.打开加液盖

2.慢慢的把泡沫液从加液口填入罐内，当泡沫液从胶囊排气阀口溢出时，关阀胶囊、罐壳排气阀及加液盖。

注液泵填充

1.把注液泵的出液管和泵注液口用螺纹连接，把注液泵吸液管末端放入泡沫桶的底部。

2.打开泵注液阀，开启注液泵，向罐内填充泡沫液。当泡沫液从胶囊排气口溢出时，依次关闭注液泵、泵注液阀、胶囊排气阀、罐壳排气阀。
